Наконечники обжимные кабельные для медных проводников TM и TML

Наконечники обжимные кабельные для медных проводников TM и TML

Наконечники обжимные кабельные для медных проводников типов ТМ и ТМЛ — это электромонтажные изделия, предназначенные для оконцевания (завершения) проводов и кабелей с медными жилами. Они обеспечивают надёжное соединение с клеммами, шинами или другими элементами электрической цепи методом опрессовки.

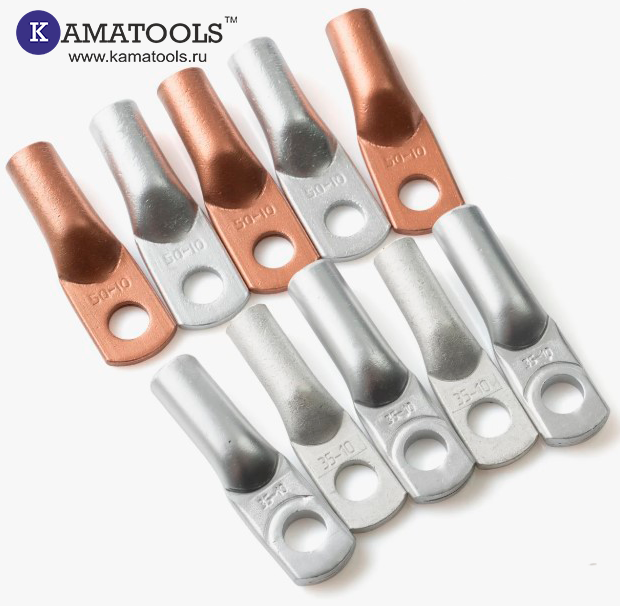

Наконечники ТМ
ТМ — медные наконечники без покрытия. Они изготавливаются из цельнотянутой медной трубы марки М2. Предназначены для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм².
Некоторые характеристики:
климатическое исполнение — УХЛЗ;
рабочее напряжение — до 35 кВ;
хвостовики наконечников рассчитаны на кабели и провода 5-го и 6-го классов гибкости.
Наконечники ТМЛ
ТМЛ — медные лужёные наконечники. Они также изготавливаются из цельнотянутой медной трубы марки М2, но имеют электролитическое лужение. Предназначены для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм².

Некоторые характеристики:
климатическое исполнение — Т2;
рабочее напряжение — до 35 кВ;
лужение повышает коррозионную стойкость и улучшает контактные свойства;
подходят для использования в условиях повышенной влажности или агрессивных сред.
Сравнение ТМ и ТМЛ
Параметр   ТМ   ТМЛ
Покрытие   Без покрытия   Электролитическое лужение
Коррозионная стойкость   Ниже   Выше (благодаря лужению)
Применение   Стандартные условия эксплуатации   Агрессивные среды, высокая влажность
Особенности   Более экономичен   Лучше подходит для пайки из-за лужения
Дополнительные модификации
Существуют вариации наконечников, например:
ТМЛ(о) — лужёные наконечники с контрольным окном для контроля глубины захода кабельной жилы в хвостовик.
ТМЛ(DIN) — лужёные наконечники, изготовленные по стандарту DIN 46235, из медной трубы марки М1.
ТМЛ(90°) — лужёные наконечники с хвостовиком, отогнутым под 90°, для монтажа в труднодоступных местах и ограниченном рабочем пространстве.
Общие характеристики
Наконечники ТМ и ТМЛ производятся согласно ГОСТ 7386-80. Они рассчитаны на эксплуатацию при температуре от −60 °C до +40 °C (для ТМ) и от −10 °C до +50 °C (для ТМЛ). Срок службы составляет 25 лет.
Монтаж наконечников должен производиться методом опрессовки с использованием соответствующих инструментов (механических клещей, гидравлических прессов). При необходимости допускается оконцевание методом пайки.

Таблица данных:

Наименование	Размеры (мм)
Наименование	D	B	L	d	d1
ТМ/TML 2,5-5-2,6	5,3	10,0	28,0	5,0	2,6
ТМ/TML 2,5-6-2,6	6,4	12,0	30,0	5,0	2,6
ТМ/TML 4-5-3	5,3	10,0	32,0	5,0	3,0
ТМ/TML 4-6-3	6,4	12,0	32,0	5,0	3,0
ТМ/TML 6-5-4	5,3	10,0	32,0	6,0	4,0
ТМ/TML 6-6-4	6,4	12,0	32,0	6,0	4,0
ТМ/TML 10-5-5	5,3	11,0	40,0	8,0	5,0
ТМ/TML 10-6-5	6,4	14,0	40,0	8,0	5,0
ТМ/TML 10-8-5	8,4	16,0	40,0	8,0	5,0
ТМ/TML 16-6-6	6,4	14,0	40,0	9,0	6,0
ТМ/TML 16-8-6	8,4	16,0	40,0	9,0	6,0
ТМ/TML 25-6-7	6,4	15,0	45,0	10,0	7,0
ТМ/TML 25-8-7	8,4	16,0	45,0	10,0	7,0
ТМ/TML 25-8-8	8,4	16,0	50,0	11,0	8,0
ТМ/TML 25-10-8	10,5	20,0	50,0	11,0	8,0
ТМ/TML 35-8-9	8,4	18,0	60,0	12,0	9,0
ТМ/TML 35-10-9	10,5	20,0	60,0	12,0	9,0
ТМ/TML 35-12-9	13,0	22,0	60,0	12,0	9,0
ТМ/TML 35-8-10	8,4	20,0	63,0	13,0	10,0
ТМ/TML 35-10-10	10,5	20,0	63,0	13,0	10,0
ТМ/TML 35-12-10	13,0	22,0	63,0	13,0	10,0
ТМ/TML 50-8-11	8,4	20,0	63,0	14,0	11,0
ТМ/TML 50-10-11	10,5	22,0	63,0	14,0	11,0
ТМ/TML 50-12-11	13,0	24,0	63,0	14,0	11,0
ТМ/TML 70-10-13	10,5	24,0	65,0	16,0	13,0
ТМ/TML 70-12-13	13,0	24,0	65,0	16,0	13,0
ТМ/TML 95-10-15	10,5	28,0	75,0	19,0	15,0
ТМ/TML 95-12-15	13,0	28,0	75,0	19,0	15,0
ТМ/TML 95-10-16	10,5	30,0	75,0	20,0	16,0
ТМ/TML 95-12-16	13,0	30,0	75,0	20,0	16,0
ТМ/TML 120-12-17	13,0	34,0	81,0	22,0	17,0
ТМ/TML 120-16-17	17,0	34,0	81,0	22,0	17,0
ТМ/TML 120-12-18	13,0	35,0	85,0	24,0	18,0
ТМ/TML 120-16-18	17,0	35,0	85,0	24,0	18,0
ТМ/TML 150-12-19	13,0	36,0	90,0	25,0	19,0
ТМ/TML 150-16-19	17,0	36,0	90,0	25,0	19,0
ТМ/TML 150-12-20	13,0	38,0	90,0	26,0	20,0
ТМ/TML 150-16-20	17,0	38,0	90,0	26,0	20,0
ТМ/TML 185-16-21	17,0	40,0	95,0	27,0	21,0
ТМ/TML 185-20-21	21,0	40,0	95,0	27,0	21,0
ТМ/TML 185-16-23	17,0	45,0	105,0	30,0	23,0
ТМ/TML 185-20-23	21,0	45,0	105,0	30,0	23,0
ТМ/TML 240-16-24	17,0	48,0	105,0	32,0	24,0
ТМ/TML 240-20-24	21,0	48,0	105,0	32,0	24,0
